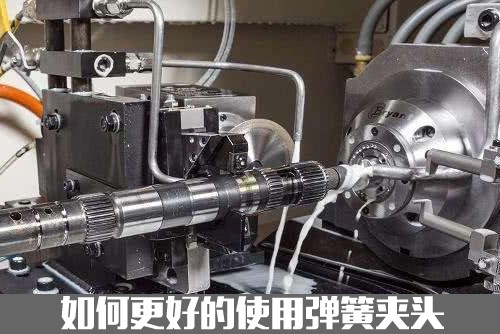

如何更好的使用彈簧夾頭
在彈簧夾頭的使用過程中,如果在高精度使用的時候,一般都會先鏜一刀,這樣夾頭的精度就是主軸精度。對于前端淬火之后的彈簧夾頭來說,只要使用合理,壽命因素完全不用考慮。玉米齒式以及異型彈簧夾頭的精度根據夾頭的制造精度決定。
彈簧夾頭既可用以定位、夾緊車削加工的工件,同樣也可以被用來對刀具、磨削銑削的工件實行定位、夾緊或許多別的場合。機床主軸拉桿的外螺紋與彈簧夾頭的后端內螺紋連接拉緊,產生軸向拉力,然后由機床主軸前端的被稱為鎖緊角的錐面,將軸向拉力轉換成一垂直于彈簧夾頭中心的夾緊力。不僅如此,夾緊力還可以通過鎖緊角將其擴大,經過計算得知,根據不同的鎖緊角,彈簧夾頭夾緊力可擴大3-4倍。
彈簧夾頭是一個結構簡單的工藝裝置,卻有許多影響夾緊力的主要因素。對于基本原理的了解可以幫助工件(或刀具)正確裝夾和迅速查找故障。以下介紹幾個影響夾緊力的主要因素和總結的使用經驗:
(1)軸向作用力。拉桿施給彈簧夾頭一個軸向拉力,在彈簧夾頭的使用中,軸向力拉力可由不同的方式施加,但其作用原理基本相同。因此大的軸向拉力將產生大的夾緊力,反之亦然。一般拉桿的軸向拉力可在數控機床上進行調整。
(2)在彈簧夾頭使用中,夾頭的鎖緊角角度將決定著在同樣的軸向拉力作用下,彈簧夾頭所能提供的徑向夾緊力大小,通常由機床制造商和彈簧夾頭制造商決定。鎖緊角度的選擇應該從經濟性和可靠性方面出發,根據機床類型、使用條件(動態與靜態)和用途(工件與刀具)不同來確定。
(3)工件(或刀具)與彈簧夾頭之間的摩擦力將直接影響夾緊的牢固程度(但并不影響夾緊力的大?。?。摩擦力越大工件夾緊越的牢固,反之亦然。為了克服彈簧夾頭與工件(或刀具)之間的相對轉動或軸向竄動,在彈簧夾頭的制造過程中可以采取各種措施,從而提高摩擦力,比如彈簧夾頭內孔有意制出鋸齒形狀或?qū)⒂操|(zhì)合金微晶粒浸漬在夾緊表面等。
(4)主軸錐面與彈簧夾頭在鎖緊角處產生的摩擦。其摩擦力大小也直接影響彈簧夾頭對工件夾緊力的強弱。摩擦力太小時夾緊力不夠,會產生工件的相對轉動;而太大的夾緊力又會加快彈簧夾頭磨損。
(5)在實際使用中彈簧夾頭要經常松開更換工件,例如在車削加工中心上使用,可以在松開時給彈簧夾頭內孔表面噴涂一層潤滑劑,有條件采用冷卻劑潤滑更好,這樣既可沖洗彈簧夾頭上的碎屑,而且又能提供很好的潤滑效果。在彈簧夾頭鎖緊角處定期涂抹潤滑脂,則能減少長期磨損并增加夾緊力。也可以使用其他潤滑效果更好的材料,包括有EP(極限壓力)特性的高質量潤脂油或蠟基材料。
(6)合理選擇彈簧夾頭的裝夾直徑尺寸,可以保證彈簧夾頭對工件產生最大的夾緊力,并且實現最好的裝夾狀態,從而保證機械加工的高質量和高精度。如果彈簧夾頭的內孔直徑選擇太大,夾頭閉合時工件僅僅由彈簧夾頭的孔口部分夾緊,很有可能造成工件外圓和彈簧夾頭內孔之間幾何形狀的不匹配,因此降低夾緊力。如果彈簧夾頭內孔直徑選擇太小,夾頭閉合的時候只有夾頭內孔的內部與工件接觸,這樣夾緊力雖然增大了,但是會造成夾頭與工件的不同軸的情況。一個規格尺寸的彈簧夾頭,只可以對相應直徑尺寸的工件進行裝夾定位。
至此,彈簧夾頭的特點、選用因素、分類、使用技巧已經詳述如上,再附上之前的一份設計圖集:選用彈簧夾頭指南與23種夾頭設計圖集
